TDA系列風閥執行器
概述
TDA系列執行器是為小型及中型的空氣阻尼器以及空氣容積系統的終端控制單元特殊而設計的，執行器有如下特點： 自由鎖箍可將執行器固定在各種形狀的風門連接軸上 采用工業設計概念，壽區長，并可實現多功能智能控制 可通過手動按鈕實現手動操作 全行程保護功能，無需限位開關，進行至終點自行停止
? TDA系列風閥執行器
? 說明：
? ? ? TDA系列執行器是為小型及中型的空氣阻尼器以及空氣容積系統的終端控制單元特殊而設計的，執行器有如下特點：
? ? ? l?自由鎖箍可將執行器固定在各種形狀的風門連接軸上
? ? ? l?采用工業設計概念，壽區長，并可實現多功能智能控制
? ? ? l?可通過手動按鈕實現手動操作
? ? ? l?全行程保護功能，無需限位開關，進行至終點自行停止?
? 應用：
? ? ? l?執行器可應用各種HVAC，VAV風道控制管路上。
? ? ? l?可實現凈化間、電子廠房正負壓控制。
? 產品選型
??|
型號 |
扭矩 |
供電類型 |
控制信號 |
輔助開關 |
|
TDA-N004/x |
4Nm |
24VADC/240V AC |
0~10V&4~20mA or 開關型 |
可選配一組 |
|
TDA-N006/x |
6Nm |
24VADC/240V AC |
0~10V&4~20mA or 開關型 |
可選配兩組 |
|
TDA-N008/x |
8Nm |
24VADC/240V AC |
0~10V&4~20mA or 開關型 |
可選配兩組 |
|
TDA-N016/x |
16Nm |
24VADC/240V AC |
0~10V&4~20mA or 開關型 |
可選配兩組 |
|
TDA-N024/x |
24Nm |
24VADC/240V AC |
0~10V&4~20mA or 開關型 |
可選配兩組 |
|
注：x=M 執行器為調節型，x=S執行器為開關型。如需其它供電類型或扭矩規格請聯系我們 |
||||
??
執行器尺寸表
|
扭矩 |
L |
L1 |
L2 |
L3 |
W |
W1 |
H |
H1 |
H2 |
H3 |
|
4Nm |
116 |
74.6 |
21 |
? |
66 |
? |
59 |
37.5 |
18.5 |
? |
|
6/8Nm |
145.6 |
115.4 |
31.3 |
12.5 |
84.8 |
55 |
64 |
45.6 |
27 |
>90 |
|
16/24Nm |
180 |
128 |
35 |
20 |
100 |
82 |
68 |
50 |
27 |
>95 |
輔助開關選配
??
? 技術參數
|
供電電壓 |
AC/DC24V 50/60Hz |
|
額定電壓范圍 |
AC/DC 19.2...28.8V |
|
功耗 |
運行狀態3W，待機狀態0.5W |
|
導線規格 |
0.5mm2 |
|
扭矩 |
2Nm |
|
適配風門面積 |
0.5m2 |
|
旋轉方向 |
可手動調節 |
|
手動操作 |
具備 |
|
旋轉角度 |
最大90° |
|
運行時間 |
<30S(90°) |
|
噪音水平 |
45dB |
|
位置指示 |
機械指示 |
|
電氣等級 |
Ⅲ （安全低壓) |
|
防護等級 |
IP54 |
|
工作環境溫度 |
-20...+50℃ /IEC 721-3-3 |
|
工作環境溫度 |
-30...+80℃ /IEC 721-3-2 |
|
最大環境濕度 |
95%RH，不結露 |
|
尺寸 |
詳見尺寸圖 |
|
風門軸長度 |
＞ 50mm |
|
重量 |
＜ 0.5kg |
?

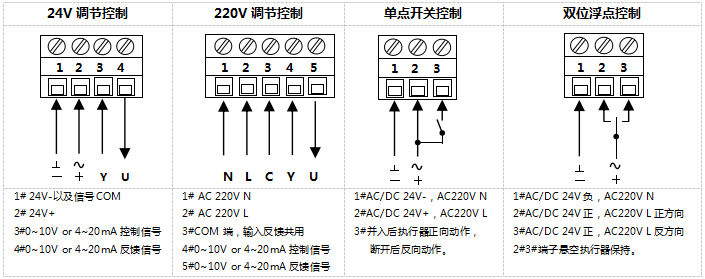

? 執行器接線說明
?
